一、产品介绍

LBD-PXB系列偏磁式消弧线圈自动跟踪补偿成套装置是基于多年的消弧线圈研发设计经验与上海交通大学联合研发的，具有自主知识产权的新一代消弧线圈产品。控制器采用高性能、低能耗32位嵌入式硬件平台，全部元器件均为工业级或军品级，大大提高了产品可靠性，元器件采用高精度器件，提高了电容电流测量精度和响应速度。本产品达到国内领先水平。

二、技术特点

? 动态补偿，完全避免串联谐振过电压问题

本产品采用随调方式，在电网正常运行时，不施加励磁电流，将消弧线圈调谐到远离谐振点的状态，无需串联阻尼电阻器，不会发生串联谐振，从根本上解决了补偿系统串联谐振过电压问题。

? 调节精度高

本产品可电控无极连续调节，利用施加直流励磁电流达到连续调节电抗的目的，发生接地时，可以调节到全补偿状态，接地点基波残留远小于5A。

? 可靠性高，使用寿命长

本产品为全静态结构，内部无任何运动部件，整套装置无任何触点，可靠性高，噪音小。

? 调节速度快

可以在不切断高压的情况下，以毫秒级的速度调节电抗值，全范围响应时间不大于20ms。

? 调节范围大

补偿电流调节范围大，上下限之比可达6～10倍。

? 控制系统功能完善

三、主要功能

? 电容电流检测功能，实时检测系统电容电流。

? 快速补偿功能，使接地点残流基波无功分量接近零。

? 自动和手动控制方式切换功能。

? 通讯功能：  可按用户要求配置422/485串行接口，可同上位机、变电所监控装置通讯，实时传送电容电流、中性点电压、装置自检信息，电网发生接地故障后传送补偿电流、残流等信息。

? 配套选线功能：成套装置可配置配套单相接地选线单元，监视可54条馈出支路，选线准确率95%以上（选配功能）。

? 具有双套、多套并运功能；

? 装置配有大屏幕点阵图形液晶显示器,可将系统运行状态及参数即时显示出来。

? 具有录波功能：可以录制单相接地故障前后母线信号波形（选配功能）。

? 打印功能（选配功能）。

? 故障记录功能，可记录255次故障信息。

注：选配功能须在订货时说明，否则将不提供。

四、性能指标

2 适用电压等级：6KV、10KV、35KV

2 电容电流测量误差≤2%

2 单相接地故障时残流≤5A

2 故障响应时间≤20ms

五、成套装置组成

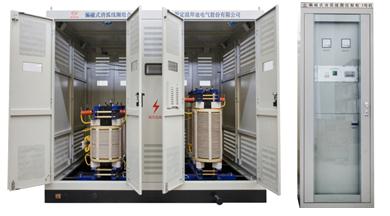

LBD-PXB偏磁式消弧线圈自动跟踪补偿成套装置一般由以下几部分组成:

（1）微机控制柜；

（2）偏磁式消弧线圈本体；

（3）如果是6kV和10kV系统则还有接地变压器；如为35kV、66kV系统或发电机中性点则没有接地变压器；

（4）其他附件：如避雷器 、隔离开关、高压真空开关及电力电缆等, 如需要我公司提供，须在订货时说明，否则将不提供。
